Menggambar Bentuk Dasar Objek

CorelDraw11 adalah software aplikasi desain grafis yang berbasis kurva, berarti bahwa semua objek yang dibuat bersal dari komponen dasar kurva, seperti titik dan garis.
Pada bagian ini akan di pelajari cara menggunakn fasilitas yang ada untuk membuat kurva – kurva dasr guna membentuk dan memanipulasi objek.
Untuk menggambar bentuk – bentuk dasar dari objek yang di inginkan dapat menggunakan beberapa toolbox seperti : LineTool, RectangleTool, ElipsTool, PolygonTool dan BasicTool

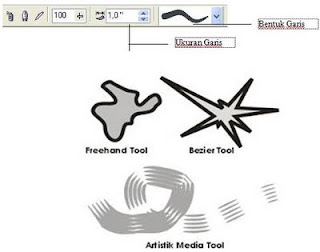

A.    Line Tool

Line Tool digunakan untuk membuat garis, terdapat beberapa buah line tool antara lain :

·        Freehand Tool, digunakan untuk membuat gambar bebas dan membuat garis lurus
·        Bezier Tool, digunakan untuk menggambar bebas dengan garis – garis lurus kaku
·        Artistik Media Tool, digunakan untuk menggambar dengan garis – garis artistic, biasanya dipakai untuk merancang frame , kaligrafi dll. Untuk mengaktifkan Artistik Tool, klik pada bagin corner atau sudut Line Tool kemudian pilih Artistik Tool,selanjutnya akan muncul toolbar pada Artistik Media Tool

B.   Rectangle Tool

Rectangle Tool digunakan untuk menggambar rectangle atau kotak, Rectangle Tool dapat menghasilkan beberapa jenis kotak , yaitu:
·        Kotak Persegi panjang
untuk membuat kotak persegi panjang cukup dengan klik tombol rectangle tool kemudian pada printable area lakukan drag atau seret sesuai keinginan tanpa melepaskan klik kiri pada mouse.
·        Kotak Bujur sangkar
untuk membuat kotak bujur sangkar sama seperti membuat kotak persegi panjang hanya ketika melakukan drag pada printable area dilakukan sambil menekan tombol CTRL .
·        Kotak Round Corner
untuk membuat kotak round corner dapat dilakukan dengan cara sama seperti membuat kotak persegi panjang , hanya setelah kotak persegi panjang selesai dibuat, aktifkan kotak tersebut dengan ShapeTool, lalu tarik titik – titik sudutnya dengan ShapeTool sehingga gambar kotak persegi panjang memiliki sudut – sudut lengkung


C.   Elips Tool

Elips Tool digunakan untuk membuat objek lingkaran, elips tool dapat menghasilkan beberapa jenis objek lingkaran , yaitu:
·        Lingkaran Elips Bebas
untuk membuat lingkaran elips bebas ini cukup dengan mengklik tombol ElipsTool, kemudian pada printable are, lakukan drag atau seret sesuai keinginan.
·        Lingkaran Penuh
untuk membuat lingkaran penuh sama dengan membuat lingkaran elips bebas hanya pada saat drag pada printable are dilakukan sambil menekan tombol CTRL
·        Pie
untuk membuat pie sama dengan membuat lingkaran penuh, hanya setelah lingkaran penuh  selesai dibuat, aktifkan lingkaran tersebut dengan ShapeTool lalu tarik titik yang ada pada lingkaran tersebut sesuai keinginan sehingga lingkaran tersebut berubah menjadi pie. Pie juga dapat dibuat dengan mengunakan toolbox  pie

D.   Poligon Tool

Poligon tool digunakan untuk membuat objek – objek poligon .Poligon Tool Tool dapat menghasilkan beberapa jenis objek poligon yaitu

·        Poligon
Tool ini digunakan untuk menggambar Poligon. Secara default, poligon yang dihasilkan adalah lima sisi, namun tool ini juga dapat mempermudahuntuk menentukan jumlah sisi yang diinginkan,. Jumlah sisi poligon ditentukan oleh tool bar Number Point of Poligon yang akan muncul ketika tool box polygon  dipilih.

·        Graph
Graph digunakan untuk membuat objek tabel yang memilikibaris dan kolom. Jumlah baris dan kolom pada grap dapat diatur sesuai dengan keinginan dengan mengunakan tool bar Graph Paper Colom and Row yang akan aktif jika toolbox graph dipilih

·        Spiral
Tool Box Spiral ini digunakan untuk membuat gambar spiral sesuai dengan keinginan desainer. Jumlah putaran spiral bisa ditentukan melalui toolbar Spiral Revolution yang akan muncul ketika toolbox spiral diaktifkan.

E.   Basic Shape Tool

Basic Shape Tool , digunakn untuk menggambar objek – objek dasar yang biasa digunakan untuk sebuah desain. Ada beberapa jenis basic shape atau bentuk dasar  yang dapat dipilih pada toolbox basic shape

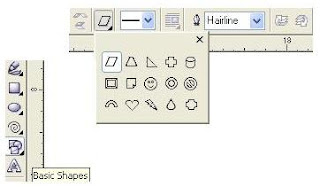

·        Basic Shapes
Jika toolbox basic shapes tool dipilih maka pada bagian toolbar akan berubah menjadi toolbar perfect shapes, terdapat banyak objek – objek baru didalam toolbar tersebut..

·        Arrow
Tool arrow digunakan untuk memilih contoh gambar – gambar yang berbentuk tanda panah. Jenis – jenis arrow dapat diaktifkan dengan klik pada toolbox Arrow Shape Tool, sama seperti basic sahapes tool, arrow shape tool juga memiliki objek – objek baru didalam toolbar

·        Star Shapes
Toolbox ini digunakan untuk membuat kurva berbentuk gambar bintang dengan banyk pilihan jumah sisi

·        Call out Shapes
Tool ini digunakan untuk membuat gambar call out yang diperlukan untuk memberi keterangan dan lain sebagainya.
